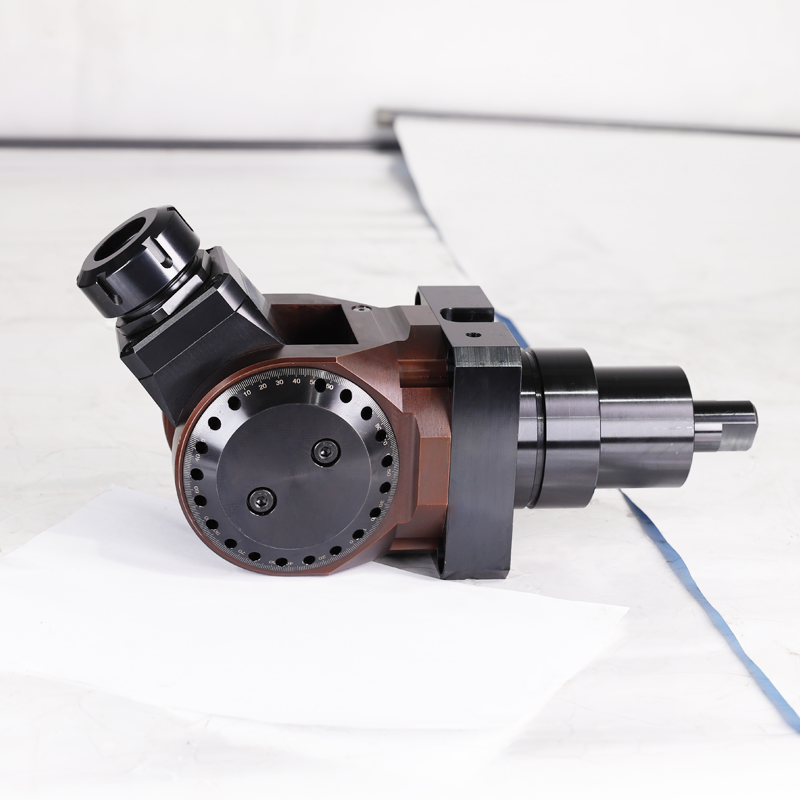

角度头做为机床附件,将它安装在机床后刀具的旋转中心线可以与主轴旋转中心线形成角度,进行产品工件的加工作业。它既不需要重复装夹工件即可完成多个侧面的加工,刀克角度头主打的是一个方便快捷。从发展史来看角度头发展到今,现已被广泛应用于航空、汽车模具、木材、石材等机械加工等众多行业领域。使用角度头的过程当中无需改变机床整体结构,就可以增大其加工范围和适应性,它能使一些常规处理方法难以完成的加工方式得以实现,优点是减少工件的重复装夹次数,能大大节省时间成本.从而提高加工的精度与效率。
角度头主要用于立式或卧式CNC加工中心 ,镗床、龙门铣床等加工设备。
角度头按结构归类可分为:单向加工、双向加工、多面加工、可调节不同的加工角度、倾斜面、偏置、非标件面等等。
当按夹持方式分时有:简夹型、刀柄型、侧固型、FM面铣刀型。
按安装分有:固定支架型、法兰盘型,四个拉钉连接盘型。
角度头的特性
1 、要求高精度的精密加工件,可一次定位,确保精度的准确度。
2 、如加工较大型或重型的工件,可多面加工,万向加工,提高工作效率。
3 、当对特殊要求的产品,如倾斜的角、面、孔等,可进行任意角度的加工。
4 、刀克角度头产品针对加工窄小的空间,依旧能打,孔中孔可使用偏置或七字型角度头非标定制加工。
5 、异形斜槽可选用偏置型W系列万向角度头加工。
采购角度头时该如何选购适合自己的产品呢?
1、选购之前,需要先弄清机床参数、品牌、型号、立式、卧式、主轴类型、主轴刀具连接方式( BT.NT HSK.CAT.DAT....)、有无冷却液(是否从主轴中心供给及其压力)、主轴功率、主轴扭矩NM、最 大主轴转速、**刀具承载重量、刀库类型,是否自动换刀,刀具允许**长度等等一系列参数指标,如有不明的地方,可随时来电沟通咨询。
2 、然后,核对角度头参数,如刀具夹持方式( ER.SLC.BT.NT.FM.C....)、转速RPM、扭 矩冷却方式(无冷却、内冷、外冷)等。
3、沟通确认角度头的型号与要求等结节
角度头使用注意事项
1、角度头在使用中转速越高,加工时间越长温度会有较大上升,齿轮部位润滑油易流散,注意生产过程中定期保养添加齿轮 润滑油(注:角度头每工作80小时需要对齿轮部位进行润滑),拧开注油孔螺栓用油枪加入约5 毫升油脂即可。
2 、出厂指标和要求:一般建议正常工作时转速不超过**限速的 75 %为佳。
3 、标准法兰盘已固化与角度头连接的 T 型柱尺寸,但与机床主轴连接部位需与机床主轴 配合安装孔和定位块一起,并自行配置连接盘进行固定位安装。
