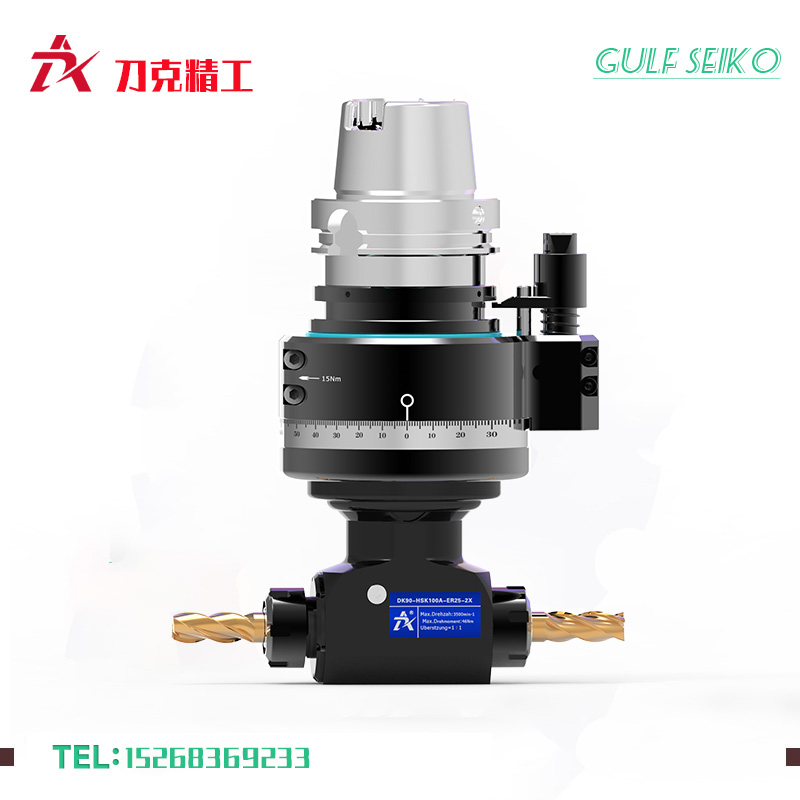

DK90-HSK100A-ER25-2X角度头,侧铣头,铣头

上架时间:2023-01-05
浏览次数:3090
型号名称:双向角度头,HSK100A|产品类型:定制款
文件下载: PDF ZIP
产品详情

           双向角度头特性

          在国内数控加工中心,目前市场常用的角度头有单输出角度头和双向输出角度头,当单向输出的角度头无法满足工作中的要求和多面加工要求时。

双向角度头设计可减少工装的重复装夹并提高加工效率,同时也无需更改变原装机床结构,即可快速提升机床的加工范围和适应性。

但是,现有的双向角度头至少存在以下不足:

1.输出轴采用分体轴,结构刚度交差,很难维持双向加工的轴向刚度;

2.输出轴的两个输出端大小基本一致,加工的延展性不佳;

3.输出轴在机体中的拆装、调节和维修操作复杂性,苏州刀克精工科技有限公司设计研发团队正在开发一款,应用于加工中心整体输出轴的小型双向角度头;此款双向角度头将大大改变分体输出轴双向角度头的缺点。

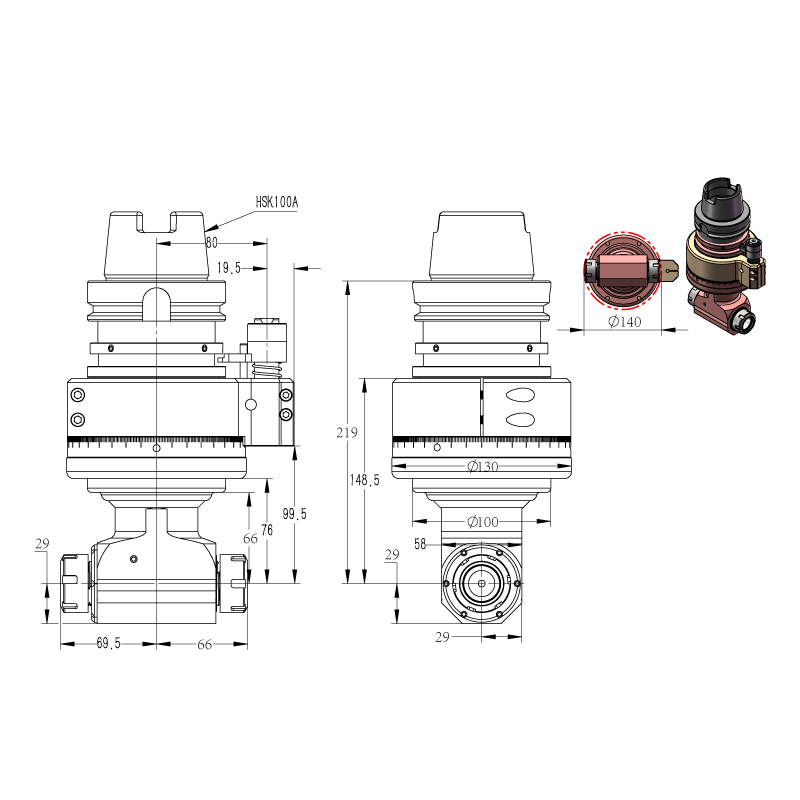

◎规格型号:DK90-HSK100A-ER25-2X

◎驱动刀柄:HSK100A

◎其他刀柄:支持

◎**转速:4500RPM

◎主轴转向:左侧CCW-CCW/右侧CW-CCW

◎传动比例:1:1

◎通过直径:D140

◎夹持范围:D1-D16

◎攻牙范围:M6-M14

◎**扭矩:46.Nm

◎铣头重量:11.866kg

◎库存情况:常备库存

◎非标定制:支持
