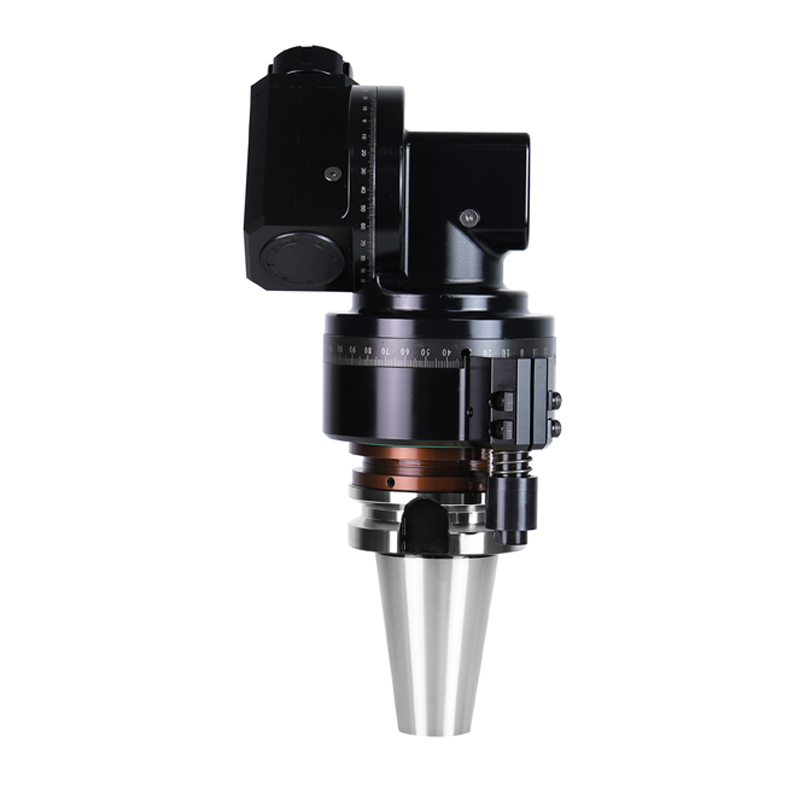

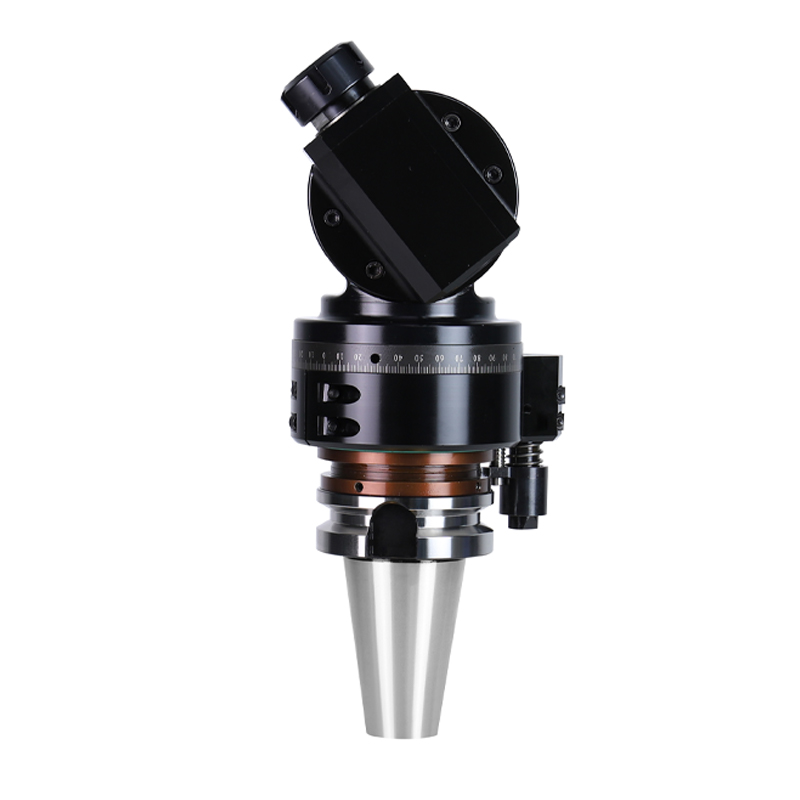

DKBT50-W20万向角度头,侧铣头,铣头

上架时间:2023-02-10
浏览次数:3165
型号名称:万向角度头,BT50|产品类型:定制款
文件下载: PDF ZIP
产品详情

BT50-W20偏置型角度头参数以及使用流程


苏州刀克精工万向侧铣头技术特征:

     1.万向角度铣头的使用方法,其特征在于,包括以下步骤:

     步骤1.在cad/cam软件中制作模型工件的加工程序,程序输出时刀位点选择刀具球心;

     步骤2.在机床上找正安装一个正方块,并将该正方块上表面的中心点确定为基准坐标系原点;

    步骤3.安装工件,测量工件坐标系原点与基准坐标系原点的位置差,将其作为基准坐标系原点与工件坐标系原点的偏置值并记录于数控系统内,用于后续基准坐标系原点向工件坐标系原点的转换;

    步骤4.将加工程序导入机床,按照加工程序中的旋转轴角度定位万向角度头上两个旋转轴的角度;

    步骤5.在步骤4的旋转轴角度下,以刀具球心为对刀点在正方块上的三个面上对刀,设定基准坐标系原点,机床数控系统将自动把步骤3所记录的偏置值转换到工件坐标系原点;

    步骤6.启动加工程序,开始加工。

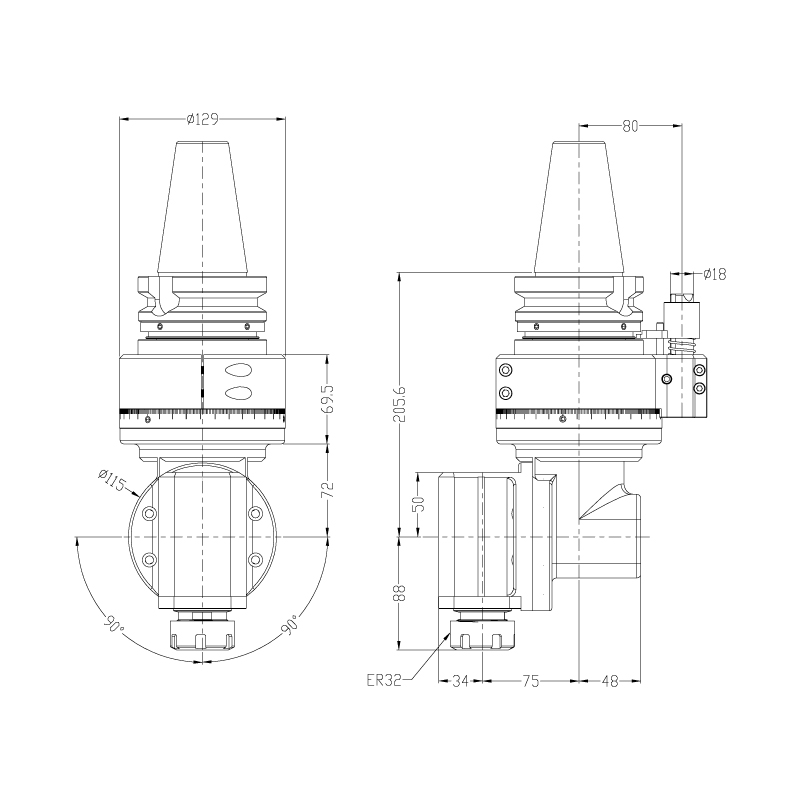

◎规格型号:DK50-W20

◎驱动刀柄:BT50

◎**转速:4000RPM

◎主轴转向:CW-CW

◎传动比例:1:1

◎通过直径:D155

◎夹持范围:D1-D20

◎攻牙范围:M1-M16

◎**扭矩:46Nm

◎铣头重量:13kg

◎库存情况:常备库存

◎非标定制:支持
